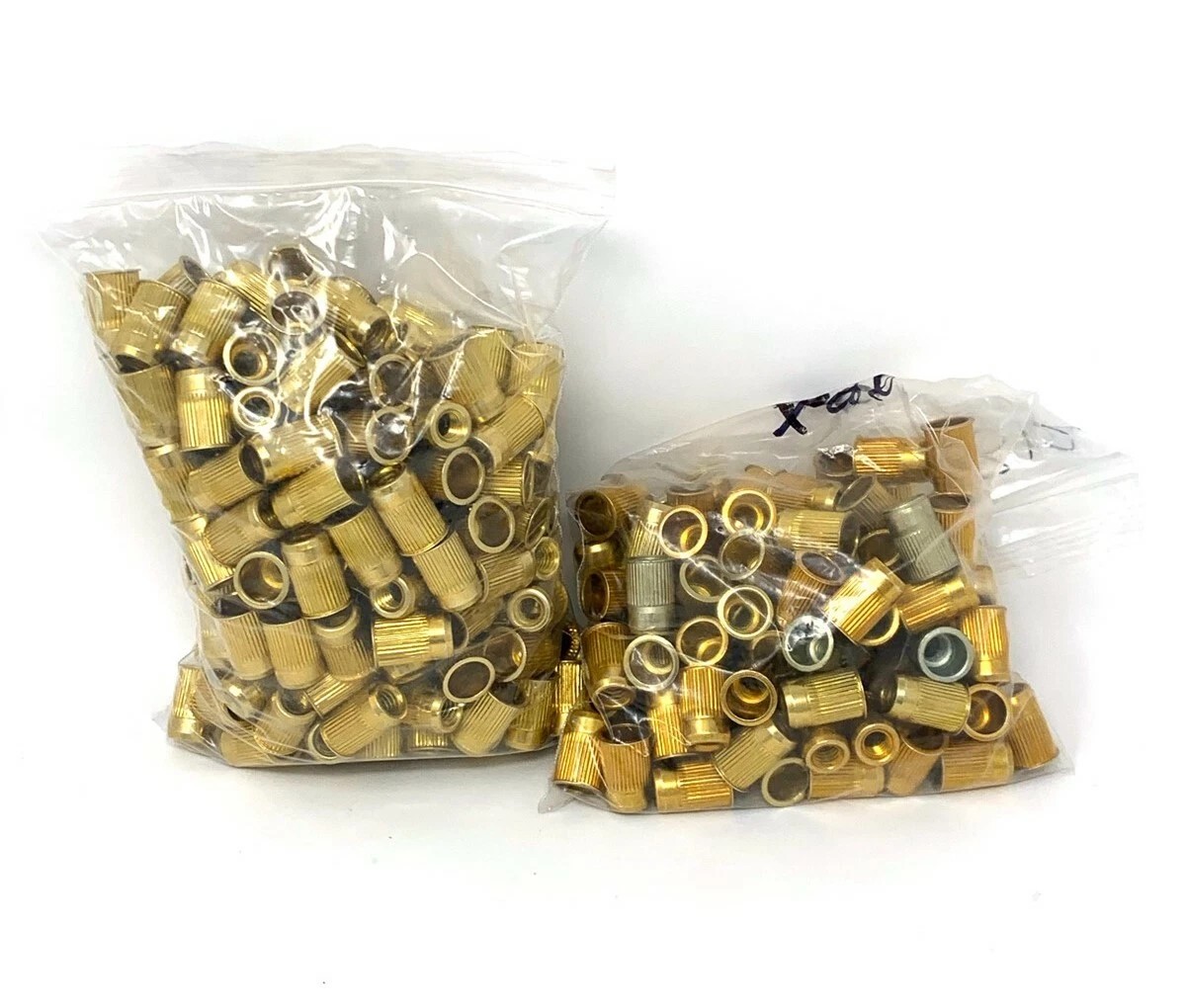

AVK AKS4-518-312 滚花体薄壁拉铆螺母 Sicher Aero 现货

AVK® 是盲装紧固件领域的创新品牌，其产品主要面向交通运输和通用工业市场。AKS4 系列作为其中的代表产品，以其独特的滚花体和薄壁设计而著称。滚花体结构在安装时能充分膨胀并牢固地填充预钻孔，提供卓越的抗转动扭矩，使其即使在高振动环境中也能保持可靠连接。同时，其薄壁和小凸缘的“低型面”设计，可实现近乎齐平的安装效果，避免了在母材上再进行沉孔或凹陷加工的额外工序。

该产品配备开口端，由一个一体式、带内螺纹的管状体构成。AVK 工业产品是 AVK 旗下专注于工业市场的品牌，其高质量标准使其成为航空航天、汽车、电子、家电及一般工业等众多行业的理想选择。Sicher Aero 基于对 AVK 官方资料的深入理解，为您提供关于此产品的详尽技术数据。

技术参数

螺纹规格：5/16"-18 UNC（美制统一标准粗牙螺纹，2B级精度）

材质与表面处理：主体由 1008/1010 钢材或同等级材料（如 1009 钢）制成，表面采用黄色锌铬酸盐钝化处理（符合 ASTM-B-633 Type II, Class 2标准），提供了比普通镀锌更强的防腐蚀能力。经此处理的连接件也常见于各类工业和一般工业紧固场景中。

握持范围：0.150 英寸 - 0.312 英寸（约 3.81 mm - 7.92 mm），表明该产品可用于此厚度范围内的多种金属板材，在装配中可起到公差补偿作用。

安装孔径：0.531 英寸 - 0.537 英寸（约 13.49 mm - 13.64 mm），建议使用 17/32 英寸（约 13.5 mm）的钻头。

凸缘/头部直径：0.595 英寸（约 15.11 mm）

头部高度：0.023 英寸（约 0.58 mm）

主体直径：0.530 英寸（约 13.46 mm）

总长度（未安装前）：0.805 英寸（约 20.45 mm）

凸缘厚度：0.030 英寸（约 0.76 mm）

安装与应用

安装方式：AKS4-518-312 使用专为拉铆螺母设计的标准气动或液压工具进行单侧安装。这种“盲装”工艺仅需从工件一侧操作，尤其适用于封闭型腔或不便使用传统螺母的装配环境。通过工具将螺母的管状部分在材料背面拉出变形，形成一个牢固的鼓包，从而将工件夹紧。AVK 建议使用其旗下的 ARO® 品牌气动工具或 SPP® 气动/液压工具，这些工具可灵活集成至装配线任意工位，安装过程可在涂装前或涂装后进行。

适用材料：广泛适用于钢材、铝材、塑料及复合材料等多种金属和非金属材料。特别推荐用于硬度在 HRB 80 或 HB 150 以下的薄板。

配套紧固件：此铆螺母专为与 5 级或公制 8.8/9.8 级的配合螺钉一同使用而设计。

主要应用场景：该产品广泛应用于五金机械、家电设备、汽车制造、产线建设等行业，具体涵盖电子设备外壳、医疗器械、工业控制柜、汽车内外饰件、车架及底盘等装配，也用于维修已损坏或滑牙的螺纹孔，以及航空航天部件等高要求领域。

产品特点

滚花体设计：提供卓越的抗旋转扭矩，实现更牢固的安装效果。

薄壁与低凸缘设计：可实现近乎齐平的安装，避免了额外沉孔工序，使成品外观更整洁。

高强度与耐用性：采用经黄色锌铬酸盐钝化的钢材，兼具优异的机械强度与耐腐蚀性能。

应用广泛：适用于多种金属板材，是传统焊接螺母或攻丝工艺的高效替代方案。

Sicher Aero 现货供应

Sicher Aero 供应 AVK AKS4-518-312 滚花体薄壁拉铆螺母，产品来自 AVK 工业原厂，渠道可靠。我们整合了全球核心紧固件品牌资源，致力于提供具备竞争力的产品与高效的交付服务。

Carr Lane CLM-8-BDP 弹头菱形定位销 Sicher Aero 现货供应

Carr Lane® CLM-8-BDP 是一款公制弹头菱形定位销（Bullet-Nose Diamond Pin），属于 Carr Lane 定位销系列产品，适用于夹具、钻模等工装设备中实现两块组件间的精准对中与定位。

菱形定位销采用扁平间隙设计，仅在一个方向上实现紧公差定位，另一方向留出间隙空间。该产品通常与弹头圆型定位销（Round Pin）配合使用，两者共同构成两点定位系统——圆形定位销负责主定位，菱形定位销负责辅助定位。菱形的扁平设计使得在辅助定位孔方向上有足够释放空间，可有效降低因孔间距误差造成的卡滞风险，在实现精准定位的同时保证装配动作顺畅。

弹头前端设计呈弧形，有助于在插拔过程中实现平滑导向，安装时易于对准，拔出时不卡滞，适合频繁拆装的工装操作。该定位销通常与配套衬套（Bushing）配合使用，其销杆直径与衬套外径设计为相同尺寸，允许在夹具两块板上同时加工安装孔，可有效提升安装孔的加工精度与一致性。

技术参数

型号：CLM-8-BDP

品牌：Carr Lane Manufacturing Co.

产品类型：弹头菱形定位销

材质：1144 钢材

表面处理：黑色氧化

制造地：美国

系列：公制

尺寸参数

头径（A）：15 mm

头部直径（B）：8 mm（实际 7.997 mm）

杆部直径（C）：12 mm（实际 12.035 mm）

头部高度（D）：9 mm

杆部高度（E）：7 mm

头部顶部高度（F）：2 mm

精度与同心度

头径与杆径同心度误差不超过 0.0005 英寸 TIR

合规信息

ISO 9001:2015 认证

符合 DFARS 和 RoHS 标准

安装与应用

CLM-8-BDP 通常与配套衬套配合使用。安装时，销杆部分与衬套内孔形成配合，头部嵌入夹具块中实现定位。由于销杆直径与衬套外径设计为相同尺寸，可在夹具两块板上同时钻孔加工安装孔，有助于获得更高的同轴度与配合精度。

典型应用场景

钻模与夹具中两块组件的精准定位与对齐

检具与检测工装中的辅助对中

航空航天、汽车零部件精密加工

需要频繁拆装定位的工装设备

两点定位系统中用作辅助定位

配套衬套

该产品可与 Carr Lane 公制弹头定位销衬套（如 CLM-8-BPB 系列）配合使用。衬套为精密加工件，具备较高的耐磨性，适合长期使用。

性能特点

菱形扁平设计，仅在一个方向实现紧公差定位，另一方向留出间隙，有效解决两孔定位中的卡滞问题

弹头弧形前端，插拔过程中导向平滑

材质采用 1144 钢材，配合黑色氧化表面处理，具备一定的强度与耐磨性

头径与杆径同心度控制在 0.0005 英寸以内，定位精度较高

采用公制规格，适配公制设计的工装系统

为何选择 CLM-8-BDP

菱形设计有效降低定位卡滞风险，确保装配动作顺畅

弹头弧形前端，便于插拔操作

1144 钢材配合黑色氧化处理，具备良好的耐磨性

同心度控制在 0.0005 英寸以内，定位精度较高

可与配套衬套配合使用，安装便捷

与圆形定位销组合使用，是两点定位系统的标准配置

Sicher Aero 现货供应

Sicher Aero 现有 Carr Lane CLM-8-BDP 弹头菱形定位销现货供应，支持批量采购。如需配套衬套或同系列其他规格，可联系客服咨询。

Carr Lane CL-1032-TSKS 薄壁键锁螺纹嵌件 Sicher Aero 现货供应

Carr Lane® CL-1032-TSKS 是一款薄壁键锁螺纹嵌件（Thinwall Key Insert），适用于为各类母材提供持久的不锈钢螺纹连接，也可用于修复已损坏或磨损的螺纹。与传统重型嵌件相比，本产品采用薄壁设计，外径螺纹尺寸较小，适合在空间受限的场合使用。

产品通过键锁结构实现防转动锁定，安装时需将锁定键压入母材，形成正向的机械防转锁定。本型号为无内部螺纹锁紧版本（Non-Locking）。Carr Lane 是全球知名的工装夹具与螺纹嵌件制造商，本产品为原厂正品。

技术参数

型号：CL-1032-TSKS

品牌：Carr Lane Manufacturing Co.

材质：303不锈钢（主体），302不锈钢（锁定键）

表面处理：无涂层

螺纹类型：非锁型

尺寸参数

内螺纹尺寸：#10-32 UNF

外螺纹尺寸：5/16-18 UNF

嵌件长度：0.31 英寸

剪切啮合面积：0.152 平方英寸

安装参数

标准攻丝钻头尺寸：I（#10 底孔钻头）

沉头孔直径：0.32 英寸

最小螺纹深度：0.37 英寸

移除用钻头尺寸：7/32 英寸

移除用钻头深度：1/8 英寸

合规信息

MS 等效标准：MS 51830-201

NAS 等效标准：NAS 1394C3

RoHS：符合

工作原理

键锁螺纹嵌件通过锁定键实现防转动功能。安装时，将嵌件旋入预攻丝孔中，然后用专用工具将两个锁定键向下压入母材，使键嵌入母材材料中，形成正向的机械锁定，有效防止嵌件在使用过程中发生转动。

安装方式

使用标准钻头和丝锥加工安装孔

将嵌件旋入安装孔

使用安装工具将锁定键敲入母材，完成锁定

如需拆卸，可使用指定尺寸的钻头将嵌件钻出

适用场景

为软质母材（铝、塑料、铸铁等）提供高强度不锈钢内螺纹

频繁拆卸场合的螺纹加固

修复已损坏、磨损或滑牙的螺纹孔

航空航天、汽车及工业设备的螺纹连接修复

有限空间内的螺纹加固应用

性能特点

薄壁设计，外径较小，适合空间受限场合

键锁结构提供正向防转动锁定，可靠性较高

303不锈钢主体，耐腐蚀性能良好

可在铁基金属、非铁基金属及非金属等多种母材中使用

符合 MS 和 NAS 标准

为何选择 CL-1032-TSKS

薄壁设计，适合空间受限的螺纹加固

键锁防转，锁定可靠

不锈钢材质，耐腐蚀性能良好

适用范围广，可用于多种母材

符合 MS/NAS 标准，满足航空航天要求

Carr Lane 原厂正品，品质稳定可靠

 Sicher Aero 现货供应

Sicher Aero 现有 Carr Lane CL-1032-TSKS 薄壁键锁螺纹嵌件现货供应，支持批量采购。

Carr Lane CL-4-SLLB 带槽定位衬套 Sicher Aero 现货供应

Carr Lane® CL-4-SLLB 是一款美制带槽定位衬套（Slotted Locator Bushing），适用于工装夹具中实现两个孔位之间的导向与对中，同时在垂直于配合方向提供足够的释放空间以防止卡滞。

该产品可与 L 型定位销（L Pins）、T 型定位销（T Pins）、肩形定位销（Shoulder Pins）或 Carr Lock® 夹具等多种对齐销配合使用，能够实现无卡滞的孔位对中操作。在定位系统中，通常将一个标准的 P 型压配钻套用于主定位（Primary Location），而带槽定位衬套则用于辅助定位（Secondary Location），两者配合 L 型定位销共同构成开合模定位系统，可实现两个孔位的精准对齐且动作顺畅无卡滞。

Carr Lane 是全球知名的工装夹具标准件制造商，产品广泛应用于航空航天、汽车及通用机械加工领域。本产品为 Carr Lane 原厂正品。

技术参数

型号：CL-4-SLLB

品牌：Carr Lane Manufacturing Co.

产品类型：带槽定位衬套（Slotted Locator Bushing）

材质：工具钢（Tool Steel）

表面处理：黑色氧化（Black Oxide）

热处理硬度：Rc 58–62

制造地：美国（Made in USA）

尺寸参数

适用定位销直径：1/4 英寸（约 6.35 mm）

内径 A：0.2501 / 0.2507 英寸

外径 B：0.375 英寸

外径 C：0.7500 英寸

全长 L：0.40 英寸

槽宽 M：3/16 英寸

槽深 N：3/8 英寸

重量：约 0.05 磅

安装与应用

CL-4-SLLB 采用压配方式安装：

首先钻铰滚销孔（产品随附滚销）

然后扩孔至衬套安装孔尺寸，确保过盈量为 0.0003–0.0005 英寸的压配配合

同时压入衬套和滚销，以确保准确的方位定位

工作原理

该衬套的独特设计在于其单侧带槽结构——在一个方向上保持紧公差，在与该方向垂直的方向上设有全长度的释放槽，提供充足的间隙。这种设计使得定位销在进入衬套时，能够在一个方向上实现精准定心（实现无卡滞的精准定位），同时在垂直方向上有足够的浮动空间，从而有效解决两孔对中过程中因装配公差造成的卡滞问题。

适用场景

钻模与夹具制造中的开合模导向与定位

检具与检测工装中的辅助对中

航空航天与防务零部件精密加工

汽车零部件生产工装

需要精准定位、动作顺畅的各类工装设备

性能特点

紧公差在一个方向上实现精准定位，垂直方向通过开槽实现间隙释放

工具钢材质经热处理至 Rc 58–62，具备较高的耐磨性

黑色氧化表面处理，提供基础的防锈保护

与 L 型定位销配合使用，装配定位效率相对较高

随产品提供配套滚销，便于现场安装

为何选择 CL-4-SLLB

带槽设计可有效降低定位销卡滞风险，保证对中动作顺畅

高硬度工具钢材质（Rc 58–62），耐磨性能良好，适合长期使用

压配式安装，随附滚销，装配相对便捷

符合 DFARS 和 RoHS 标准，满足防务及环保合规要求

美国制造，Carr Lane 原厂正品，品质稳定可靠

与 P 型压配钻套、L 型定位销组合使用，是夹具定位系统的标准配置之一

Sicher Aero 现货供应

Sicher Aero 现有 Carr Lane CL-4-SLLB 带槽定位衬套现货供应，支持批量采购。Sicher Aero 整合了 Carr Lane® 及全球核心工装夹具与紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。

Carr Lane CL-3-SWCC 平垫圈 Sicher Aero 现货供应

Carr Lane® CL-3-SWCC 是一款钢制平垫圈（Flat Washer），适用于在夹具、钻模和各类工装设备的装配中，分散螺纹连接件（如螺栓、螺柱）施加的压力，保护工件表面，减少紧固力集中带来的局部损伤风险。该垫圈两端面保持平行，可使负载分布较为均匀，并有助于维持连接件的稳固性。

本型号的编号后缀“CC”代表完整的垫圈组件（Complete Component），表示该产品已包含所有必要部件，开箱即可直接用于装配。

Carr Lane 是美国知名的工装夹具标准件制造商，总部位于密苏里州圣路易斯市，产品涵盖钻套、定位销、压板、手柄、垫圈等超过 100,000 种标准化组件。本产品为 Carr Lane 原厂正品，符合 DFARS 和 RoHS 合规要求。

技术参数

型号：CL-3-SWCC

品牌：Carr Lane Manufacturing Co.

产品类型：平垫圈（Flat Washer，完整组件）

材质：钢

表面处理：黑色氧化（Black Oxide）

外形尺寸

外径：1-1/8 英寸（约 28.58 mm）

厚度：5/16 英寸（约 7.94 mm）

安装与应用

CL-3-SWCC 为标准平垫圈，使用时直接套入对应规格的螺纹连接件（如螺栓、螺柱），置于螺母与工件表面之间。建议在安装前清洁接触面，以保证压力分布均匀。

适用场景

夹具、钻模及工装设备的结构装配

螺纹连接件的负载分散与防松动

工件表面保护，防止紧固力造成的压痕或损伤

与 Carr Lane 其他夹具组件（如压板、螺柱）配套使用

性能特点

两端面平行，负载分布较为均匀

黑色氧化表面处理，具备基础的防锈能力

与 Carr Lane 夹具系统兼容性良好，便于统一采购管理

完整组件（CC 后缀）设计，开箱即用，减少装配前准备工序

为何选择 CL-3-SWCC

两端面保持平行，有助于实现较为均匀的压力分布

黑色氧化表面处理，具有一定的防锈防护能力

与 Carr Lane 夹具组件配套使用，兼容性良好

符合 DFARS 和 RoHS 标准

CC 完整组件，开箱即可装配，较为便捷

Carr Lane 原厂正品，品质稳定可靠

Sicher Aero 现货供应

Sicher Aero 现有 Carr Lane CL-3-SWCC 平垫圈现货供应，支持批量采购。Sicher Aero 整合了 Carr Lane® 及全球核心工装夹具与紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。

Essentra DF-137-040 安装按钮 Sicher Aero 现货供应

Essentra DF-137-040 是一款采用乙缩醛（Acetal）材质制成的安装按钮，具备良好的耐化学腐蚀性能和尺寸稳定性，适用于面板孔位封堵、装饰性盖板固定以及轻型组件的定位安装等场景。该产品通过按压方式安装，安装过程较为便捷。

品牌背景：Essentra 是知名的保护与封装组件解决方案供应商，产品线涵盖紧固件、电缆管理、孔塞、线槽等多个品类。本产品为 Essentra 原厂正品。

技术参数

型号：DF-137-040

品牌：Essentra Components

系列：DF

产品类型：Mounting Button（安装按钮）

材质：乙缩醛（Acetal）

颜色：白色（Natural White）

封装形式：散装（Bulk）

外形尺寸

铆钉直径：0.153 英寸（3.89 mm）

铆钉长度：0.669 英寸（16.99 mm）

头部直径：0.472 英寸（11.99 mm）

头部高度：0.079 英寸（2.01 mm）

安装参数

配合孔径：0.252 英寸（6.40 mm）

配合板厚范围：0.059 英寸 ~ 0.256 英寸（1.50 mm ~ 6.50 mm）

锚定长度：17 mm

卡入式设计，安装时无需额外工具

合规信息

RoHS：符合（ROHS3 Compliant）

REACH：不受影响

ECCN：EAR99

安装与应用

DF-137-040 采用卡入式（Snap-In）设计，安装时只需将铆钉杆部对准预制孔位，用手指按压头部，使其完全卡入即可。乙缩醛材质具有一定的柔韧性，在插入时杆部会轻微压缩，通过后恢复原状，从而形成稳固的固定。

主要应用场景

面板预留孔位的覆盖与封堵

装饰性盖板的固定安装

轻型组件（如标签、标牌）的定位

设备内部线缆的临时固定

需要快速安装、可拆卸的组装场景

为何选择 DF-137-040

安装较为便捷，卡入式设计可有效降低装配工时

乙缩醛材质，具备良好的耐化学腐蚀性能

抓握范围覆盖 1.5 mm 至 6.5 mm 多种板厚，适用性较广

白色外观，与浅色面板搭配较为协调

符合 RoHS 规范

Essentra 原厂正品，质量稳定可靠

可快速安装，也支持拆卸，便于后续维护操作

Sicher Aero 现货供应

Sicher Aero 现有 Essentra DF-137-040 安装按钮现货供应，支持批量采购。Sicher Aero 整合了 Essentra 及全球核心紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。

Essentra 22CC50D0312B P型尼龙电缆夹 Sicher Aero 现货供应

Essentra 22CC50D0312B 是一款P型（P-Type）尼龙电缆夹（Cable Clamp），属于 Essentra MicroPlastics 系列产品。该产品适用于将电缆、线束、软管或管路稳妥地固定在机箱或面板上。

P型电缆夹因外形呈“P”字形而得名，其开放式结构可快速嵌入线缆，通过安装孔使用螺钉固定在设备结构上。该产品属于螺钉安装（Screw Mount）类型，兼容 #10 或 M5 规格螺钉。

本产品采用尼龙 6/6 材料，具备良好的绝缘性能和耐化学腐蚀性能，适用于需要避免金属接触或减轻重量的装配场合。符合 RoHS 规范要求，阻燃等级达到 UL 94 V-2。

品牌背景：Essentra（益升华）是全球知名的保护和封装组件解决方案供应商，产品线涵盖电缆夹、孔塞、线槽、旋钮、把手、PCB 硬件等多个品类，本产品为 Essentra 原厂正品。

技术参数

型号：22CC50D0312B

品牌：Essentra Components

系列：MicroPlastics

产品类型：P型电缆夹（P-Clamp），螺钉安装型

线缆固定规格

适用线束直径：5/16 英寸（7.92 mm）

夹体宽度：0.500 英寸（12.70 mm）

材料厚度：0.050 英寸（1.27 mm）

安装规格

安装方式：螺钉固定（紧固件）

安装孔径：0.203 英寸（5.16 mm）

适用螺钉尺寸：#10 或 M5

材料与特性

材料：聚酰胺（PA66），尼龙 6/6

颜色：黑色

阻燃等级：UL 94 V-2

RoHS：符合

工作温度范围：-40°C 至 85°C（-40°F 至 185°F）

安装与应用

22CC50D0312B 采用开放式P型设计，安装步骤如下：

将待固定的线束或软管放入夹体的开放式内腔中

将夹体的安装孔对准机箱或面板上的对应孔位

使用 #10 或 M5 规格的螺钉穿过安装孔进行紧固

适度拧紧螺钉，使夹体稳固地固定线束

P型夹在制造时模塑为开放位置，装配时无需额外撑开即可放入线缆，适合手工操作或自动化流水线装配。

设计特点

该电缆夹具备以下设计特点：

采用锥形内边缘设计（Beveled inner edges），有助于减少与线缆外皮之间的摩擦磨损，保护线缆绝缘层

尼龙 6/6 材质具备良好的抗紫外线性能（UV resistant）和耐化学腐蚀性能

在 -40°C 至 85°C 的较宽温度范围内保持稳定的机械性能

适用场景

电子设备内部的线束整理与固定

工业控制柜中的电缆与软管管理

通信设备与仪器的内部布线

家电产品内部的线缆固定

汽车电子与新能源设备的线缆布置

航空航天及防务设备的线缆管理

为何选择 Essentra 22CC50D0312B

尼龙 6/6 材质，具备良好的绝缘性能与耐化学腐蚀性能

P型开放式结构，装配操作较为便捷

锥形内边缘设计，有助于减少线缆外皮的磨损

工作温度范围覆盖 -40°C 至 85°C，适用性较广

UL 94 V-2 阻燃等级，满足基本的防火安全要求

符合 RoHS 规范

Essentra 原厂正品，质量稳定可靠

系列化规格，多种线束直径可选，便于统一采购和管理

Sicher Aero 现货供应

Sicher Aero 现有 Essentra 22CC50D0312B P型尼龙电缆夹现货供应，支持批量采购。Sicher Aero 整合了 Essentra 及全球核心紧固件与线缆管理品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。

Essentra 011032B087 尼龙开槽机械螺钉 Sicher Aero 现货供应

Essentra 011032B087 是一款采用尼龙 6/6（Nylon 6/6）材质制成的机械螺钉（Machine Screw），属于 Essentra MicroPlastics 系列产品。该产品采用连接头（Binding Head）配合开槽型（Slotted）驱动的设计，适用于电子设备、仪器仪表、机箱组装等对绝缘性或耐腐蚀性有要求的装配场景。

本产品采用尼龙材料，具备良好的电绝缘性能和耐腐蚀性能，适用于需要避免金属接触或减轻重量的装配场合。产品符合 RoHS 规范要求。

品牌背景：Essentra（益升华）是全球知名的保护和封装组件解决方案供应商，产品线涵盖盖子、插头、线缆管理、旋钮、把手、PCB 硬件等多个品类。本产品为 Essentra 原厂正品。

技术参数

型号：011032B087

品牌：Essentra Components（益升华）

系列：MicroPlastics

产品类型：机械螺钉（Machine Screw）

螺纹规格

螺纹尺寸：#10-32 UNF

外形尺寸

头部以下长度：0.875 英寸（22.23 mm）

总长度：1.110 英寸（28.19 mm）

头部直径：0.399 英寸（约 10.1 mm）

头部高度：0.123 英寸（约 3.1 mm）

材料与特性

材料：尼龙 6/6（Nylon 6/6）

颜色：Natural（本色）

驱动类型：开槽型（Slotted）

螺钉头类型：连接头（Binding Head）

阻燃等级：UL 94 V-2

安装与应用

本产品适用于手工装配或电动螺丝刀装配，采用开槽驱动。连接头设计可配合垫圈使用，也可用于固定线束或夹持薄板等应用。

适用场景

电子设备外壳组装

仪器仪表与通信设备装配

需要电绝缘或减轻重量的应用场合

对耐腐蚀性有要求的装配环境

固定线束、PCB 安装等

性能特点

尼龙 6/6 材料具备良好的电绝缘性能和耐腐蚀性能

重量较轻，有助于降低整体设备重量

符合 RoHS 规范

UL 94 V-2 阻燃等级，满足基本的防火安全要求

为何选择 Essentra 011032B087

尼龙 6/6 材质，具备良好的电绝缘性能

连接头（Binding Head）设计，头部下方有圆柱形承台，适用于固定线束或搭配垫圈使用

重量较轻，有助于减轻整体设备重量

符合 RoHS 规范

UL 94 V-2 阻燃等级，满足基本防火安全要求

Essentra 原厂正品，质量稳定可靠

系列化规格，多种长度可选，便于统一采购

Sicher Aero 现货供应

Sicher Aero 现有 Essentra 011032B087 尼龙开槽机械螺钉现货供应，支持批量采购。Sicher Aero 整合了 Essentra 及全球核心紧固件与线缆管理品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。

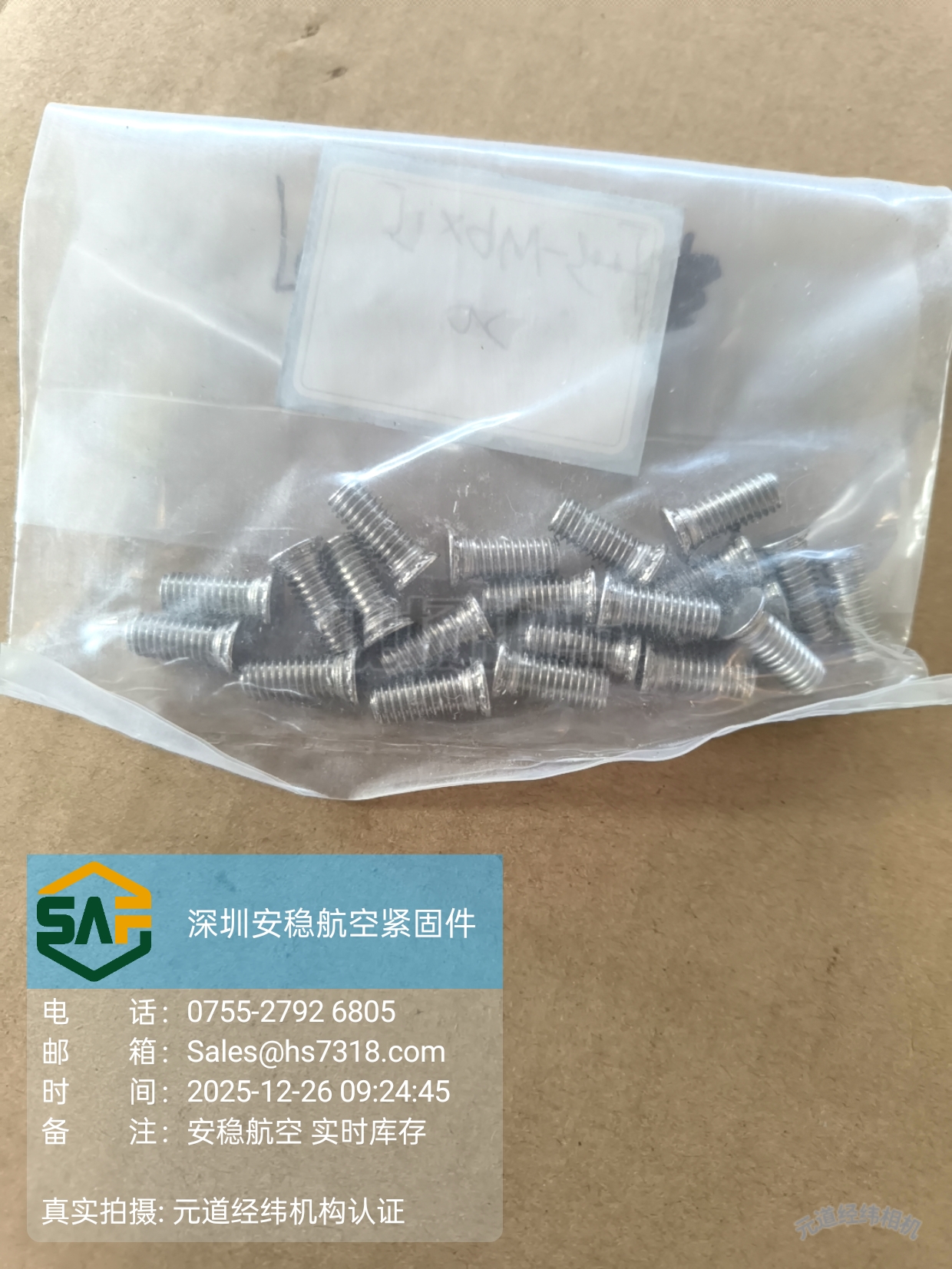

PEM FHS-M6-25 平头压铆螺钉 Sicher Aero 现货供应

PEM® FHS-M6-25 是一款公制平头压铆螺钉，属于 FH/FHS/FHA 系列产品。该产品适用于在薄金属板中建立永久性的外螺纹连接，采用平头设计，安装后螺钉头部可与板材表面保持基本齐平，有助于获得较为平整的装配外观。

通过标准压铆设备即可完成安装：将螺钉放入预制孔中施加压力，螺钉头部嵌入板材，被排出的金属平滑地流过螺钉周围的肋条并进入环形凹槽，从而将螺钉锁定于板材中，形成平头组件，具备较高的抗推出和抗扭转性能。

技术参数

型号：FHS-M6-25

系列：FH / FHS / FHA

材质：300 系列不锈钢

表面处理：钝化处理，并按照 ASTM A380 标准进行检测

螺纹规格

螺纹尺寸：M6 × 1

螺纹等级：6g，符合 ASME B1.13M 标准

外形尺寸

总长度（L ±0.4）：25 mm

突出高度（H ±0.4）：8.2 mm

头部最大尺寸（S Max.）：3 mm

安装参数

最小适用板材厚度：1.6 mm

安装孔径：6.0 mm（+0.08 / -0）

配合件最大孔径：6.60 mm

最小建议板材边距（孔中心到边缘）：7.9 mm

适用板材硬度：HRB 70 / HB 125 及以下

推荐安装力：约 32 kN

安装与应用

安装方式：使用标准压机将螺钉压入预制孔中，头部嵌入板材后即实现永久锁定

适用板材：钢材或铝板材，硬度不超过 HRB 70 / HB 125

典型应用：机箱面板、电子设备外壳、钣金件等需要为薄板提供可靠外螺纹连接的各类结构装配

为何选择 FHS-M6-25

安装较为便捷，只需压铆工艺，适合批量生产

平头设计，安装后与板材表面基本齐平，有助于获得较为平整的装配外观

锁定较为牢固，具备较高的抗推出和抗扭转性能

300 系列不锈钢材质，具备良好的耐腐蚀性能

螺纹符合 ASME B1.13M 标准，钝化处理符合 ASTM A380 规范

适用于硬度不超过 HRB 70 的多种板材，应用范围较广

Sicher Aero 现货供应

Sicher Aero 现有 PEM® FHS-M6-25 平头压铆螺钉现货供应，支持批量采购。Sicher Aero 整合了 PEM® 及全球核心紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。

PEM HFHS-M10-25 高强度自扣紧螺柱（重型）Sicher Aero 现货供应

PEM® HFHS-M10-25 是一款公制高强度自扣紧螺柱，属于 HFH/HFHS/HFHB 重型系列。该产品适用于需要在薄金属板中建立高承载外螺纹连接的装配场景，头部突出于板材表面，可将轴向锁紧力较均匀地分布于较大面积，有助于提升抗拉穿性能。

HFHS 系列可作为焊接螺柱的替代方案，安装方式相对更便捷，成本也更具竞争力。通过标准压铆设备安装：将螺柱放入预制孔中压入，被排出的金属流入环形凹槽，形成牢固锁定结构。

本型号采用 300 系列不锈钢材质，经钝化处理，具有较好的耐腐蚀性能。

技术参数

型号：HFHS-M10-25

系列：HFH / HFHS / HFHB

材质：300 系列不锈钢

表面处理：钝化（符合 ASTM A380）

螺纹规格

螺纹尺寸：M10 × 1.5

螺纹等级：6g（ASME B1.13M）

外形尺寸

头部突出高度：15.70 mm

头部外径：4.1 mm

头部厚度：2.29 mm

安装参数

最小适用板厚：1.30 mm

安装孔径：10.00 mm（+0.13 / -0）

建议最小边距：13.7 mm

适用板材硬度：HRB 70 / HB 125 及以下（钢材或铝板材）

性能参考

铝板材（厚 2.3 mm）：推荐安装力 44.4 kN，推出力 2445 N，建议紧固扭矩 31 N·m，扭出力矩 36 N·m

钢材板材（厚 2.3 mm）：推荐安装力 57.7 kN，推出力 3470 N，建议紧固扭矩 31 N·m，扭出力矩 36 N·m

拉脱力（铝/钢材）：均为 29.9 kN

适用板材：钢材或铝板材

应用场景：重型装配、机箱面板、航空航天、工业设备、通信设备

为何选择 HFHS-M10-25

高强度设计，适用于锁紧力要求较高的装配

大头部设计，较均匀地分布锁紧力，提升抗拉穿性能

替代焊接螺柱，安装便捷、成本相对较低

300 系列不锈钢，耐腐蚀性能良好

螺纹符合 ASME B1.13M，钝化符合 ASTM A380

Sicher Aero 现货供应

Sicher Aero 现有 PEM® HFHS-M10-25 高强度自扣紧螺柱现货供应，支持批量采购。

PEM FH-0420-12平头压铆螺钉 Sicher Aero 现货供应

PEM® FH-0420-12 是一款美制平头压铆螺钉，行业中常称为“压铆螺柱”，属于 PEM FH/FHS/FHA 系列产品。该产品适用于在薄金属板中建立永久性外螺纹连接，采用平头设计，安装后螺柱头部可与板材表面保持基本齐平，有助于实现较为平整的装配外观。此外，它也可以作为连接螺柱，广泛应用于需要外螺纹的薄板装配场景中。

技术参数

产品类型：自扣紧螺柱 (Self-Clinching Stud)

型号：FH-0420-12

系列：FH / FHS / FHA

材质：硬化碳钢 (Hardened Carbon Steel)

表面处理：无色镀锌，SC1 (5µm)，III 型，符合 ASTM B633 标准

螺纹规格

螺纹代码：0420

螺纹尺寸：0.250-20 (1/4-20 UNC)

螺纹等级：2A，符合 ASME B1.1 标准

外形尺寸

总长度 (L ±0.015)：0.750 英寸

突出高度 (H ±0.015)：0.337 英寸

头部最大尺寸 (S Max.)：0.135 英寸

底板厚度 (BPT ±0.004)：0.063 英寸

安装参数

最小适用板材厚度：0.062 英寸

安装孔径 (+0.003 / -0.000)：0.249 英寸

最小建议板材边距 (孔中心到边缘)：0.312 英寸

适用板材硬度：HRB 80 / HB 150 或以下

安装与应用

建议的压铆安装力约为 9500 lbs。

安装时，建议使用标准压机（如 Haeger® 或 Pemserter® 等设备）将螺钉压入预制孔中，头部嵌入板材后即可实现永久锁定。

安装后的板材背面保持齐平，不会产生额外凸起。

应用场景

钣金外壳、机箱面板等对安装表面平整度有要求的场景。

工业设备、通信设备与精密仪器的装配连接。

需要在薄板上建立可靠外螺纹连接的各类结构装配。

产品特点

安装相对便捷：只需压铆工艺，无需攻丝或焊接，适合批量生产。

平头设计：安装后头部与板材表面基本齐平，有助于获得较为平整的装配外观。

锁定相对牢固：凭借环形凹槽结构，具备较高的抗推出和抗扭转性能。

材质可靠：热处理碳钢材质结合镀锌表面处理，具备一定的强度与耐腐蚀性。

标准合规：螺纹符合 ASME B1.1 标准，表面处理符合 ASTM B633 标准。

应用范围较广：适用于硬度 HRB 80 或以下的钢材或铝板材。

Sicher Aero 现货供应
Sicher Aero 现有 PEM® FH-0420-12（FH-0420-12ZI）平头压铆螺钉现货供应，支持批量采购。Sicher Aero 整合了 PEM® 及全球核心紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。

PEM® HFHS-0616-20 高强度自扣紧螺柱（重型）Sicher Aero 现货供应

PEM® HFHS-0616-20 是一款美制高强度自扣紧螺柱，属于 HFH/HFHS/HFHB 重型系列产品。该产品适用于需要在薄金属板中建立高承载外螺纹连接的场景，其较大的头部突出于板材表面，能够将轴向锁紧力更均匀地分布于较大面积，可有效提升抗拉穿性能。

HFH（重型）系列螺柱在安装上比焊接螺柱更为便捷，安装成本相对较低，是焊接螺柱的替代方案之一。该系列产品通过标准压铆设备安装：将螺柱放入预制孔中并压入，螺柱头部嵌入板材，被排出的金属平滑、均匀地流过螺柱周围的肋条并进入环形凹槽，形成牢固的锁定结构，具备较高的抗扭出和抗推出性能。

本型号采用 300 系列不锈钢材质，经钝化表面处理，具有较好的耐腐蚀性能。

技术参数

型号：HFHS-0616-20

系列：HFH / HFHS / HFHB

产品类别：高强度自扣紧螺柱（重型），非平头设计

材质：300 系列不锈钢

表面处理：钝化处理，并按照 ASTM A380 标准进行检测

螺纹规格

螺纹尺寸：.375-16（3/8-16 UNC）

螺纹等级：2A（ANSI B1.1，外螺纹）

螺纹强度等级：75 ksi

外形尺寸

总长度（L ±.015）：1.25 英寸（约 31.75 mm）

头部突出高度（H ±.01）：.580 英寸

头部最大尺寸（S Max.）：.155 英寸

肩部厚度（T Max.）：.085 英寸

安装参数

最小适用板材厚度：.090 英寸

安装孔径：.375 英寸（+.005 / -.000）

配合件最大孔径：.437 英寸

最小建议板材边距（孔中心到边缘）：.530 英寸

适用板材硬度：HRB 70 / HB 125 及以下

安装与应用

使用标准压机（如 Haeger® 或 Pemserter® 等设备）将螺柱压入预制孔中即可完成安装：

在安装板上冲出或钻出指定尺寸的安装孔（.375 英寸 +.005 / -.000）

将螺柱放入预制孔中，确保安装孔与螺柱杆部对准

使用任何平行施压的压铆设备进行安装，施加垂直于板材的均匀压力

HFHS 系列螺柱推荐用于硬度不超过 HRB 70 / HB 125 的钢材或铝板材，本型号最小适用板厚为 .090 英寸。

应用场景

重型装配、机箱面板等对螺纹连接强度有较高要求的钣金件

航空航天与国防制造

工业设备与自动化控制柜

通信设备与精密仪器

为何选择 HFHS-0616-20

高强度设计：适用于对锁紧力要求较高的装配场景

较大头部设计：将锁紧力较均匀地分布于较大面积，可提升抗拉穿性能

替代焊接螺柱：安装方式较为便捷，安装成本相对较低

材质可靠：300 系列不锈钢材质，具备良好的耐腐蚀性能

螺纹符合标准：2A 级螺纹，符合 ANSI B1.1 规范

表面处理规范：钝化处理符合 ASTM A380 规范

Sicher Aero 现货供应
Sicher Aero 现有 PEM® HFHS-0616-20 高强度自扣紧螺柱现货供应，支持批量采购。Sicher Aero 整合了 PEM® 及全球核心紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。
