紧固件长度:63/64英寸
螺纹:10-32
螺纹长度:11/32英寸

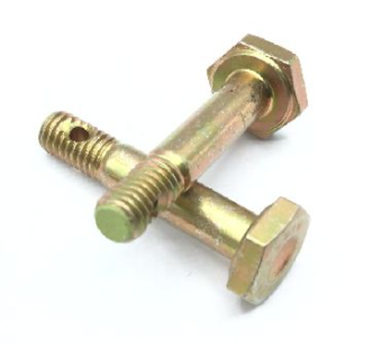

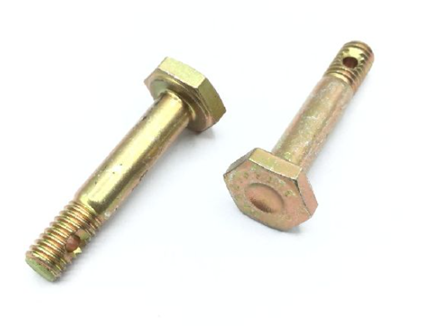

NAS6703系列螺栓
|
螺纹精度等级 |
3A 级 |
|
螺纹旋向 |
右旋 |
|
螺纹长度 |
公称 0.345 英寸 |
|
紧固件长度 |
最小 0.955 英寸,最大 0.985 英寸 |
|
头部型式 |
凹面六角头 |
|
头部高度 |
最小 0.110 英寸,最大 0.125 英寸 |
|
对边宽度 |
最小 0.367 英寸,最大 0.376 英寸 |
|
夹持直径 |
最小 0.1885 英寸,最大 0.1895 英寸 |
|
光杆无螺纹孔直径 |
第 1 孔:最小 0.060 英寸,最大 0.080 英寸 |
|
螺纹直径 |
0.190 英寸 |
|
夹持长度 |
最小 0.615 英寸,最大 0.635 英寸 |
|
每英寸牙数 |
32 |
|
最小抗拉强度 |
160000 psi |
|
头部最大支承面至杆孔中心距离 |
第 1 孔:最小 0.748 英寸,最大 0.798 英寸 |
|
表面光洁度 |
头部支承面 32.0 微英寸;夹持面 32.0 微英寸;螺纹面 32.0 微英寸 |
|
材料 |
660 铁基合金(整体) |
|
材料规范 |
AMS 5731、AMS 5737 |
|
表面处理 |
整体镀镉 + 铬酸盐 |
|
表面处理规范 |
QQ-P-416 Type 2 Class 2 |
|
螺纹系列 |
UNJF |
|
标准规范 |
80205-NAS6703 工业专业协会标准 |



地址:
手机:
电话:
邮箱:
McMaster-Carr P/N:90126A011 平垫圈 现货8折优惠 A 型镀锌钢 SAE 平垫圈,10 号螺钉规格,外径 1/2 英寸,厚度 0.03 英寸–0.07 英寸 McMaster-Carr Supply Co.出品 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)...
查看更多McMASTER-CARR P/N:96278A411 不锈钢锁紧螺母,带外齿锁紧垫圈 现货8折优惠 18-8 不锈钢锁紧螺母,带外齿锁紧垫圈,螺纹规格10-32 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多McMASTER-CARR P/N:91251A348 内六角圆柱头螺钉 现货8折 4*1/4 18-8 不锈钢 内六角圆柱头螺钉 SC-T-U 1DRU-4-25 Kerr Lakeside 10F125kcs #10-32 内六角圆柱头螺钉,内六角,黑色氧化合金 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注...
查看更多McMASTER-CARR P/N:96278A005 防松螺母配外齿锁紧垫圈 8折优惠 18-8不锈钢防松螺母,配外齿锁紧垫圈,螺纹规格4-40 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多McMASTER-CARR P/N:97763A103 不锈钢圆头内六角螺丝 现货库存8折优惠 18-8 不锈钢圆头内六角螺丝,发黑处理,4-40 螺纹规格,长度 3/8 英寸 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多McMASTER-CARR P/N:92364A265 高强度410不锈钢十字圆头钻尾螺丝 现货8折优惠 高强度410不锈钢十字圆头钻尾螺丝,长度1英寸 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多McMASTER-CARR P/N:94500A230 不锈钢内六角圆头螺丝 8折优惠 316不锈钢内六角圆头螺丝,M5×0.8毫米螺纹,长度8毫米 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多McMASTER-CARR P/N:92949A580 内六角圆头螺丝 8折优惠 18-8 不锈钢内六角圆头螺丝,螺纹规格 5/16 英寸 - 18,长度 5/8 英寸 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多8/32 * 1/8 18-8 不锈钢内六角紧定螺钉 - 杯头 1-SC-8C-12 现货8折优惠 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多McMASTER-CARR P/N:92949A242 内六角螺丝 8折优惠 18-8 不锈钢圆头内六角螺丝,螺纹规格 10-24,长度 1/2 英寸 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多3/8 弹簧垫圈 8折优惠 请注意,如果数量发生变化,价格需要重新报价。所有库存均以实际销售情况为准。 紧固宙® 为深圳安稳航空紧固件有限公司旗下注册商标(注册号:第87936416号)。
查看更多NAS标准件装配指南
1.严控装配前准备
安装前需彻底清洁安装孔及螺纹表面,确保无外来物(FOD)残留。针对钛合金等特殊材质紧固件,建议预涂二硫化钼(MoS₂)或防咬死涂层,以有效防止螺纹装配过程中的咬合(Galling)现象。
2. 精准施加预紧力
摒弃传统“凭手感”操作,必须使用航空级扭矩扳手或扭矩-角度拧紧系统。通过精确控制螺纹预紧力形成稳定的夹紧力,确保装配机理清晰可控,避免过拧导致疲劳损伤或欠拧引发松动。
3. 落实防松与安全措施
针对高振动、高疲劳循环工况,需严格执行防松规范。使用自锁螺母或槽形螺母时,应校验自锁力矩是否达标;必要时配合使用航空级垫圈,并按规范打好保险丝(安全线),确保长期服役不松动。
4. 规范拆装与复核
航空紧固件支持受控拆装,但需严格遵守维修手册的循环次数限制。每次拆装后均需进行扭矩复核,确保重复装配下性能依然稳定,兼顾结构安全与日常维护的友好性。
5. 全程审计与追溯
装配过程需留存记录,确保零件批次号、原材料炉号与随货文件(CoC)完全一致。做到“来源正统、文件闭环”,全面满足 AS9120B 等航空质量体系的文件审计与追溯要求。
