| 产品料号 Part Number | JONATHAN 310L-26 |
| 产品名称 Description | 超薄底装(托底)三节全伸滚珠滑轨 |
| 产品状态 Status | Factory New |
| 额定负载 Rated Load | 45 lbs / 20.4kg |
| 溯源来源 Traceability Source | Manufacturer CofC JONATHAN |
| 行程范围 Travel Range | 27" 超行程设计,拉出总长比本体多 1 英寸 |
| 产品规格 Product specs | 按料号/目录确认 |

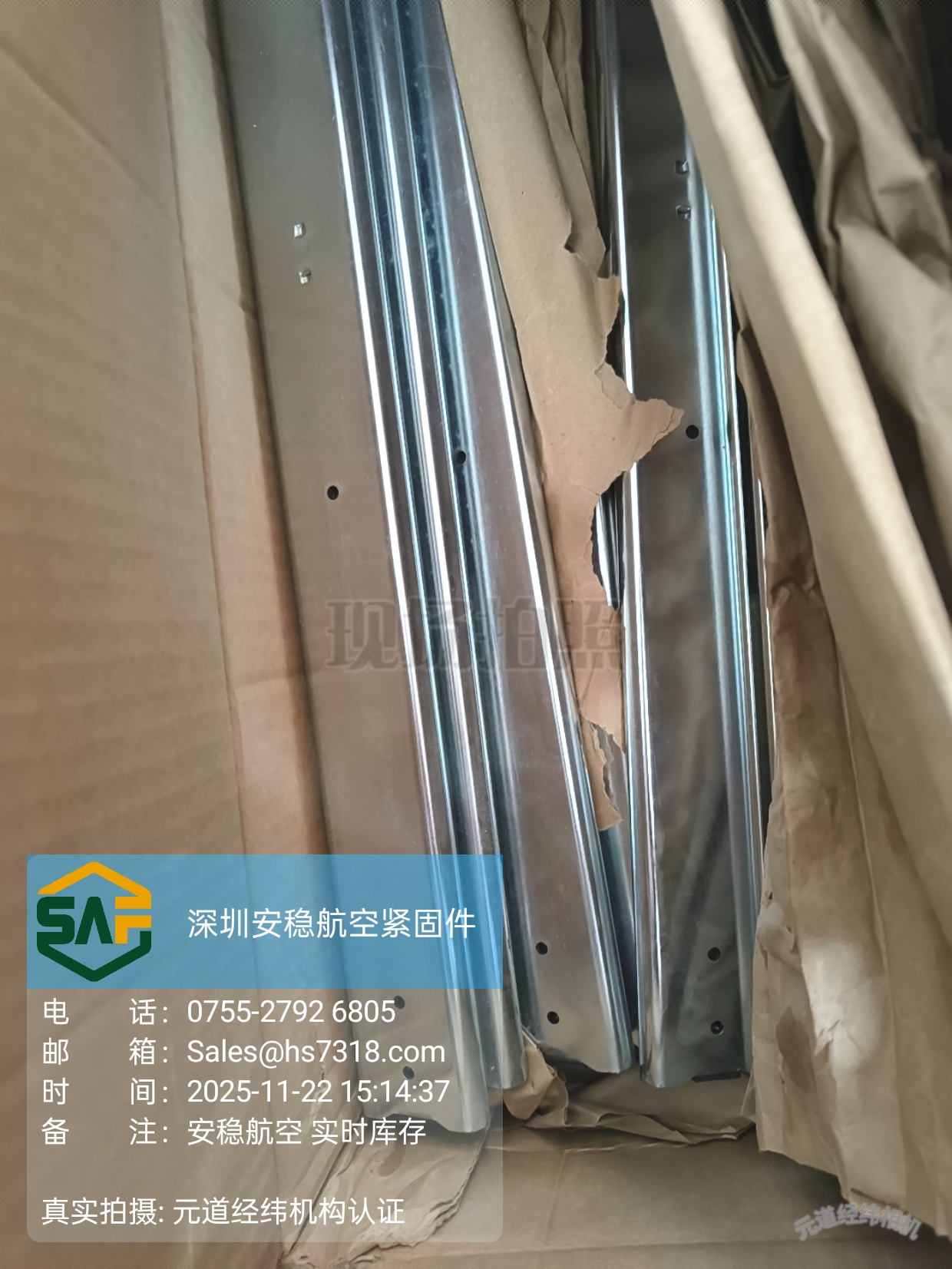

| 询价状态 RFQ Status | 联系我们查询库存 现有 10 EA |
JONATHAN 310L-26 产品介绍

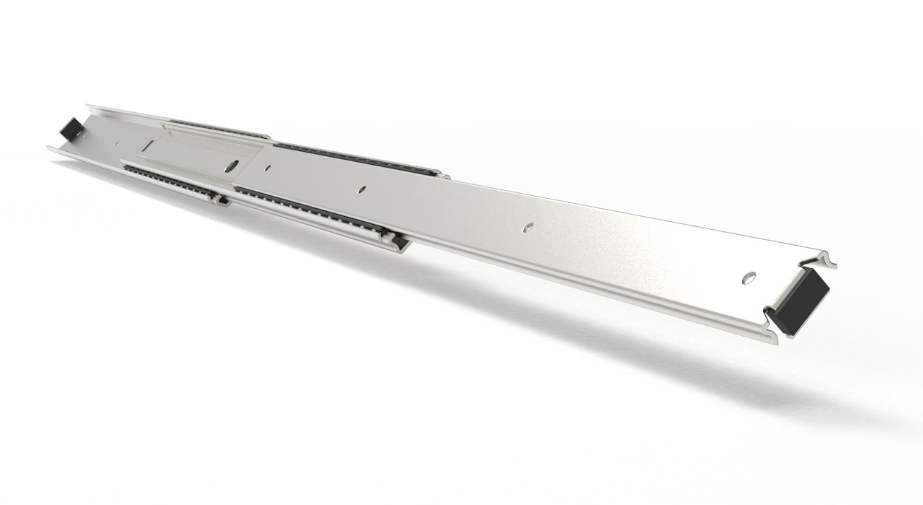

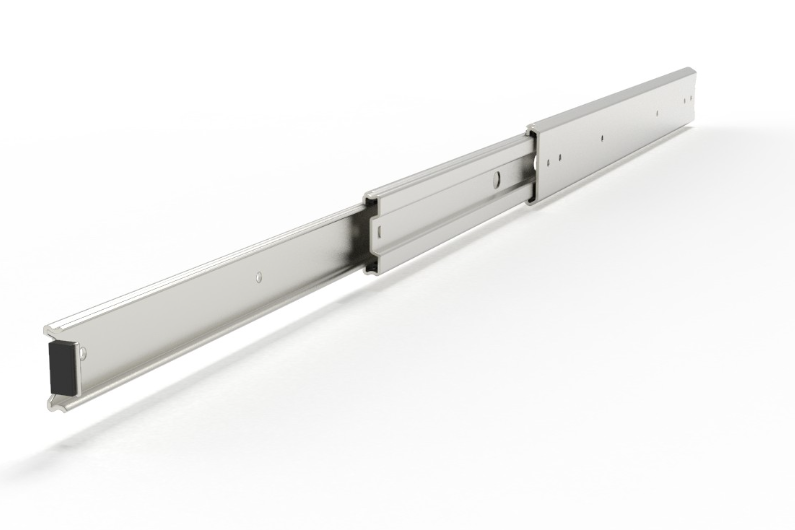

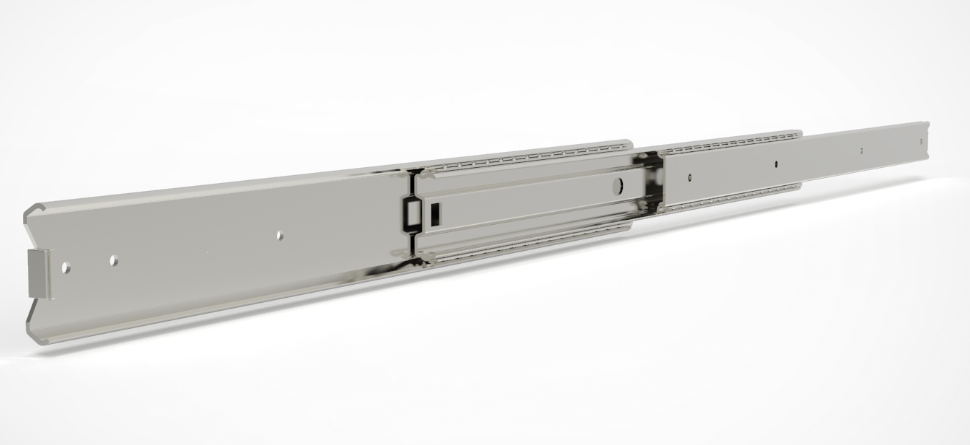

Jonathan 310L-26 26 英寸超薄底装三节超行程工业滑轨,碳钢镀锌材质,成对额定承重 20.4kg,底部隐藏式平装安装,拉出后自动全开锁止,多出 1 英寸超行程操作空间,适用于打印机托盘、售货机层板、票据分发设备、工控小型抽屉、仪器检修平台。
核心尺寸参数
闭合长度:26" / 660.4mm
行程特性:超行程设计,拉出总长比本体多 1 英寸(27" 总行程),检修操作空间更大

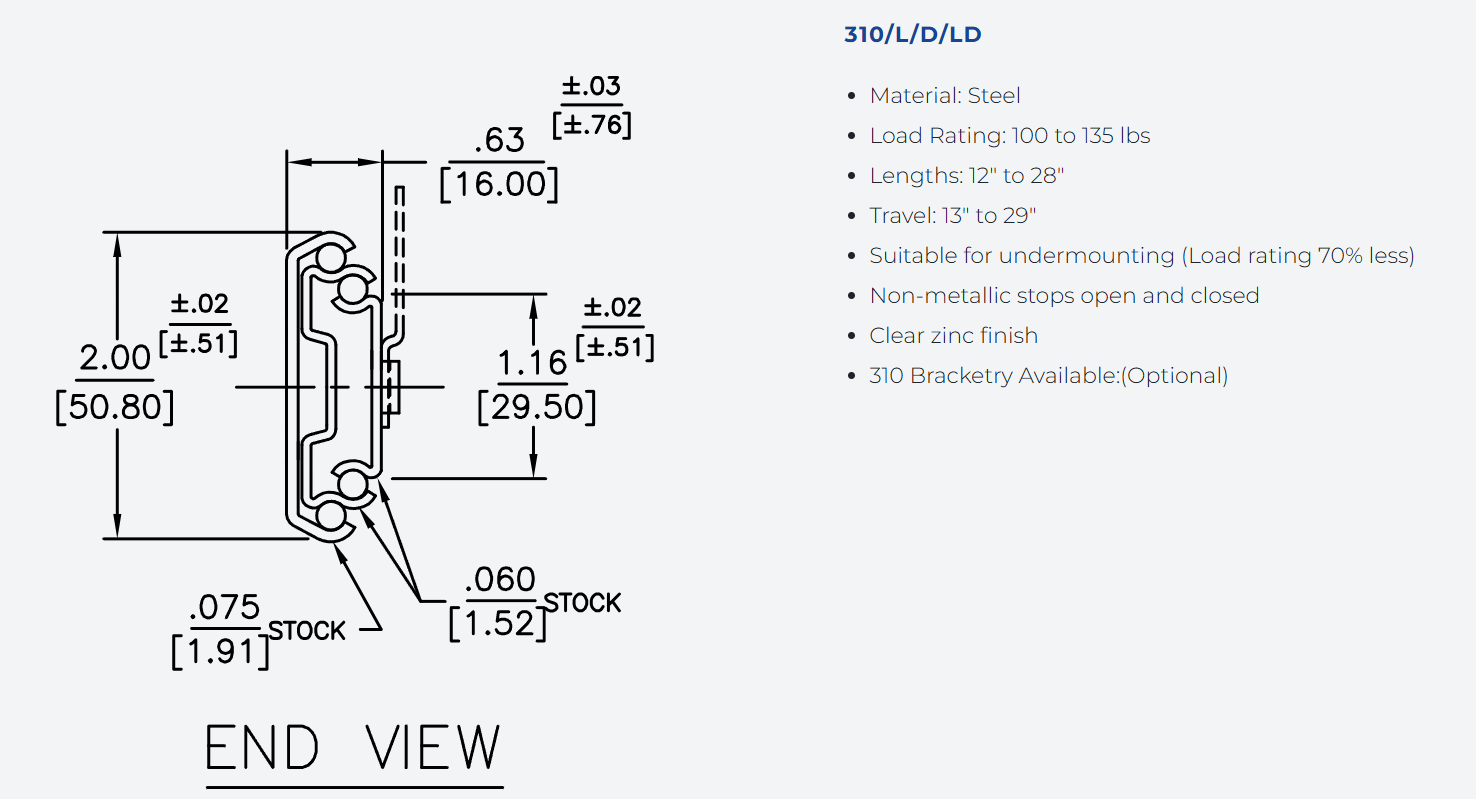

截面尺寸:高度 0.63"(16mm),宽度 2.00"(50.8mm)超薄扁平截面
安装方式:底部托底平装(Undermount),不占用柜体两侧空间,抽屉可做到大宽度
适配螺丝:#8、M6 钣金螺丝
适用场景柜体深度≥26 英寸
载重规格
额定成对承载:45 lbs / 20.4kg
适配轻中型设备托盘、打印机、售货机、票据分发设备
循环寿命:工业标准满载稳定推拉,内置全包覆钢珠,滑动平顺无偏移
材质、表面与核心功能
基材:加厚冷轧碳钢,循环淬火滚珠结构
标准表面:透明电镀锌 Zinc,RoHS 环保合规;可选黑氧化处理 Black Oxide
标配结构特性
3 段式全伸 + 1 英寸超行程,设备抽拉检修无干涉

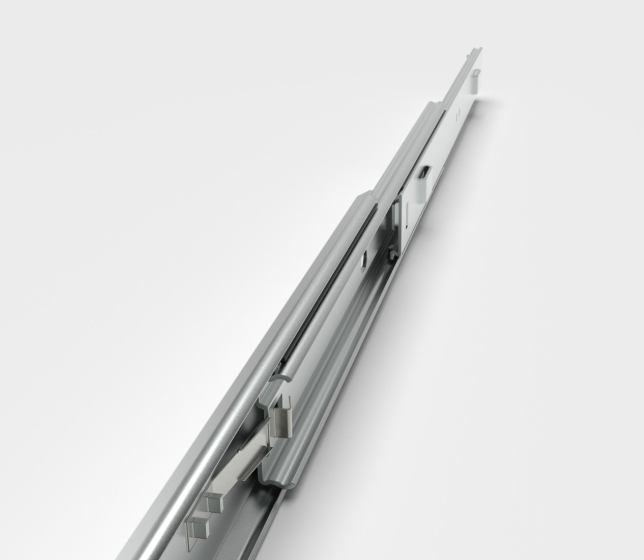

L 专属全开锁止 Lock Open:完全拉出自动锁死,不会自行滑回,维修操作解放双手
非金属塑料前后限位挡块,降噪防撞击
底装隐藏式安装,侧面无滑轨遮挡,外观整洁
不可分离内轨,一体式结构,无快拆拨片
可选定制功能:闭合自定位 Detent Closed、定制孔位、预装螺纹衬套、不锈钢材质版本
典型应用场景
工业打印机、检测仪器抽拉检修托盘
自动售货机、票务分发设备储物层板
小型工控机箱、通信设备底部抽拉组件
医疗轻型耗材推车、实验室小型存储抽屉
防务标准轻量化机载辅助设备托盘
