| 产品料号 Part Number | Accuride C9301-32D |
| 产品名称 Description | 重型三节全伸滑轨 |
| 产品状态 Status | Factory New |
| 额定负载 Rated Load | 最大500 lbs / 227kg |
| 溯源来源 Traceability Source | Manufacturer CofC Accuride |
| 行程范围 Travel range | 32" / 812.8mm(100% 全伸,抽屉可完全拉出) |
| 产品规格 Product specs | 按料号/目录确认 |

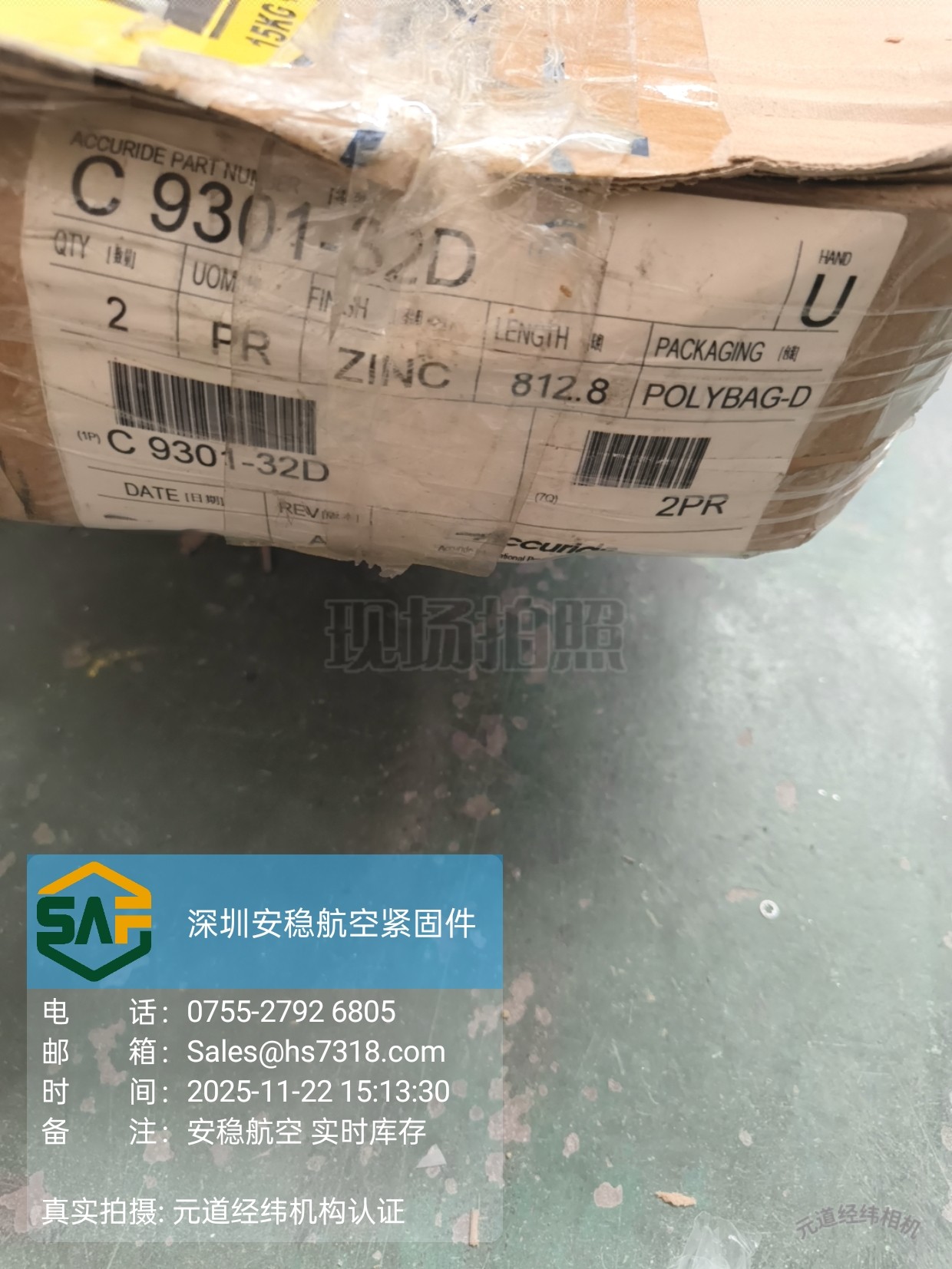

| 询价状态 RFQ Status | 联系我们查询库存 现有 2 EA |

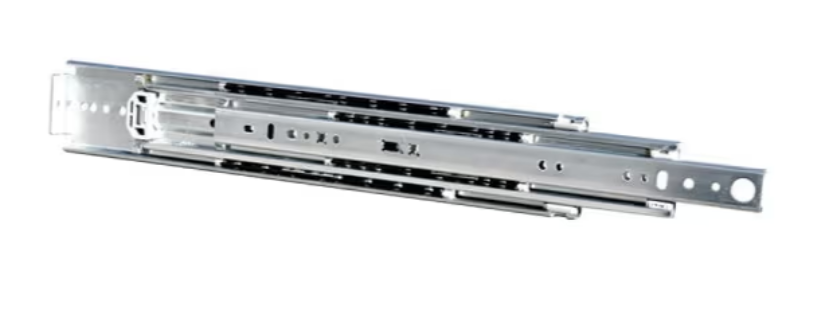

Accuride C9301-32D 重型三节全伸滑轨
Accuride C9301-32D 32 英寸标准重型三节全伸滑轨,透明镀锌碳钢材质,成对最大承重 227kg,100% 全行程,内置末端橡胶缓冲,不可分离一体式结构,支持侧装 / 平装两用,成对包装出货,适用于工业重型机柜、特种车载设备、重型工具托盘、医疗影像设备抽拉平台。
基础尺寸参数
闭合长度:32" / 812.8mm
全开行程:32"(100% 全伸,抽屉完全拉出)

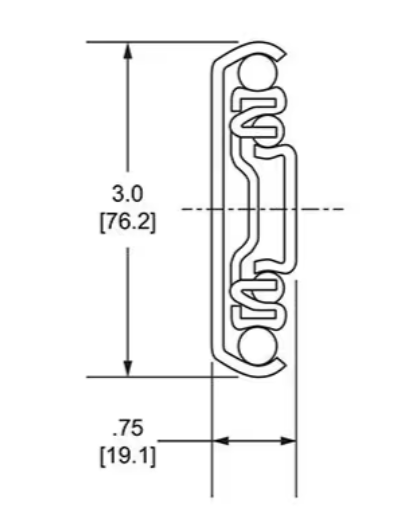

截面总高度:3.0" / 76.2mm
单侧侧装预留间隙:0.75" / 19.1mm,双侧合计 38.2mm
安装方式:标准侧装;选配支架可平装(底装)
适配螺丝:#10、1/4"、M5/M6 钣金螺丝、马车螺栓
适配抽屉最大宽度:固定柜体≤1.5m;车载移动≤812mm
工作温度:-20℃ ~ 70℃
载重分级(成对均匀载荷,C9301 标准版)
固定设备中等使用(侧装):500 lbs / 227kg
车载 / 频繁移动设备(侧装):360 lbs / 163kg
底部平装安装:180 lbs / 81kg(承载力大幅下降)
结构:整体加厚冷轧碳钢,循环钢珠滑动
材质、表面与功能特点
材质:冷轧碳钢,无加厚加强(区别 E 款)
表面处理:透明电镀锌,防锈耐腐蚀,RoHS 合规
核心结构功能
Non-Disconnect 不可拆分内轨,整体刚性强,无快拆拨片
两端内置橡胶缓冲挡块,闭合减震降噪,防猛烈撞击
前后机械限位,防止滑轨完全脱出
标准多规格预制安装孔,金属 / 木质柜体通用
顺滑重载推拉,无偏移、无卡顿
选配配件:平台安装支架套件,实现侧装、平装通用切换
典型应用场景
工业重型控制柜、大型测试仪器抽拉托盘
消防车、工程车、房车、特种车载储物抽屉
医疗 CT 设备、大型影像诊断扫描床滑轨
车间重型工具柜、仓储重载抽拉货架
ATM 机柜、大型影音设备、重型厨房拉篮
