| 产品料号 Part Number | Accuride C3301-22P |
| 产品名称 Description | 中载侧装三节超行程滑轨 |
| 产品状态 Status | Factory New |
| 额定负载 Rated Load | 150 lbs / 68kg |
| 溯源来源 Traceability Source | Manufacturer CofC Accuride |
| 行程范围 Travel Range | 100% 全伸 +1 英寸(25.4mm)超行程,拉出总长 23" |
| 产品规格 Product specs | 按料号/目录确认 |
| 询价状态 RFQ Status | 联系我们查询库存 现有 9 EA |

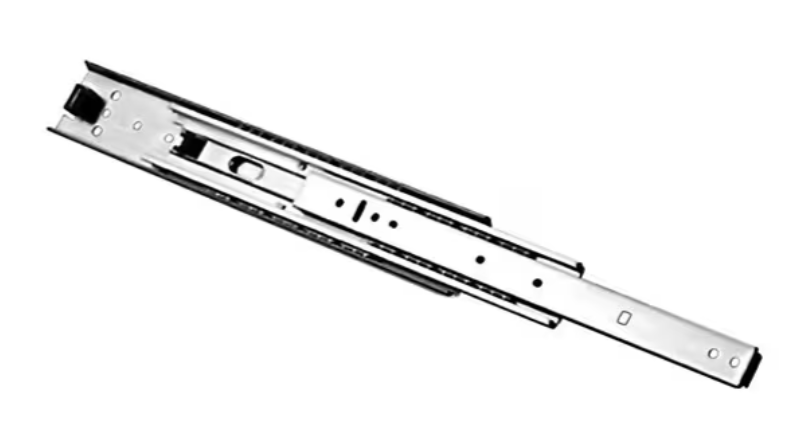

Accuride C3301-22P 产品介绍
Accuride C3301-22P 22 英寸中载侧装三节超行程滑轨,透明电镀锌碳钢材质,成对额定承重 68kg,自带 25.4mm 加长超行程,一体式不可拆分安全结构,配备闭合防脱定位卡扣,支持侧装 / 平装两用,工业批量成对包装,适用于 19 英寸工控机架、服务器电源托盘、检测仪器、自动分料设备、工业工作站抽拉平台。
核心尺寸参数
闭合长度:22" / 558.8mm
总行程:100% 全伸 +1 英寸(25.4mm)超行程,拉出总长 23",设备后部检修空间充足

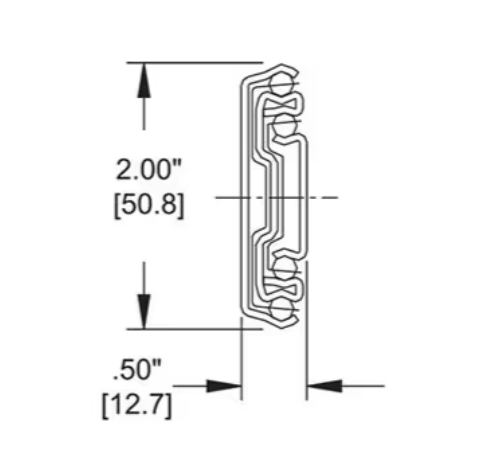

滑轨截面高度:2.0" / 50.8mm
单侧侧装预留间隙:0.5" / 12.7mm,双侧合计 25.4mm,窄机柜适配性强
安装方式:标准侧装;可选配套支架底部平装(平装承载力大幅衰减)
测试适配抽屉最大宽度:16" / 406mm
标准紧固螺丝:#8 英制盘头螺丝
工作温度:-20℃ ~ +70℃,工业长效润滑脂
耐久:满载工业推拉循环 50000 次,原厂有限终身质保
载重性能(成对均匀载荷)
侧装标准额定承重:150 lbs / 68kg /
底部平装工况:承载力仅保留 25%,最大 17kg,不推荐重载平装
车载震动场景建议降载至 50kg 以内使用
材质、表面与核心功能
基材:冷轧 SPCC 碳钢,淬火循环钢珠,推拉顺滑低噪音
镀层:透明光亮电镀锌,防锈防腐,常规室内 / 机房环境耐用
关键结构特性
不可分离内轨,无快拆拨片,设备维护无内轨脱落、滚珠散落风险,安全性高Hold-in 闭合自定位卡扣:抽屉完全关闭自动锁止,防止震动、倾斜时自行滑出回弹
固定 1 英寸超行程设计,机箱后端线缆、接口完全外露,检修布线无干涉
前后橡胶缓冲限位挡块,降噪防撞击,避免滑轨完全脱出
圆孔 + 长圆孔复合预制孔位,金属机柜、仪器托盘安装可调对位
无全开自锁、无快拆、无自动缓冲;需快拆锁止可选同系列 3307/3308
选配配件:电子机架专用安装支架套件(料号 4180-0219-XE),适配 19 英寸标准 EIA 工控机架
典型应用场景
19 英寸标准通信、工控、服务器机架机箱
实验室电子检测仪器、信号分析仪抽拉托盘
自动化分料、售货、票据分发设备层板
工业工作站、产线工装中型储物抽屉
医疗电控设备、小型影像诊断设备底座
