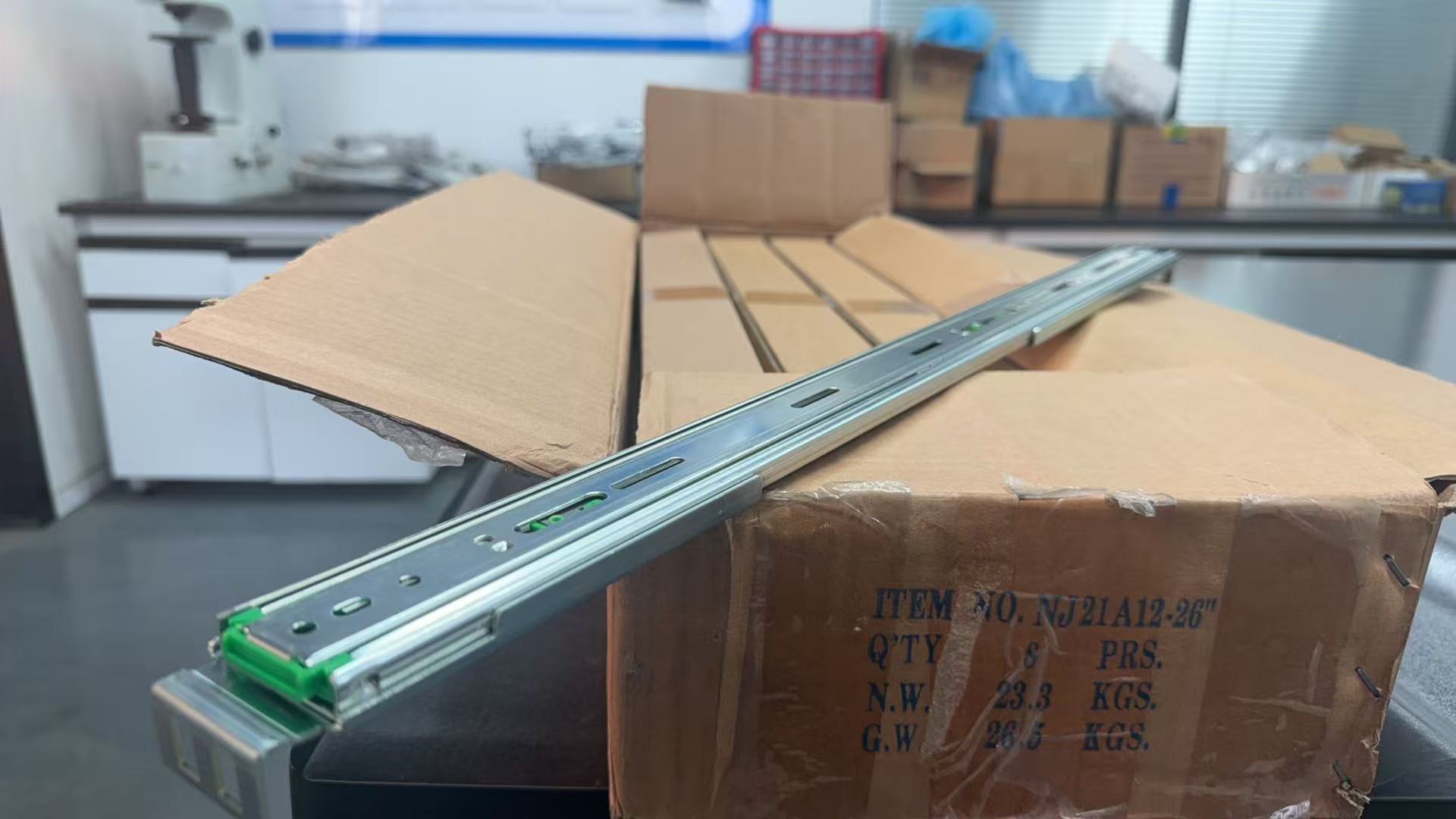

NJ21A12-26 滑轨 8折优惠 紧固宙®️

绝大多数电子机箱遵循 ANSI / EIA 310 标准规范。 EIA 310 定义了 19 英寸电子机箱标准，规定开口宽度为 450 毫米（17.716 英寸）。通常，19 英寸标准机架安装式机箱本体宽度范围为 420 毫米至 430 毫米（16.54 英寸～16.93 英寸）。

因此，滑轨的安装位置取决于机箱宽度、滑轨厚度以及机柜开口深度。

本《用户快速安装指南》是基于最常用的机箱与机柜类型编写。安装过程中，可能需要进行少量微调。

常见安装法兰类型

1. U 型窗式（方形）孔：需搭配 M5 卡式螺母（笼式螺母）或条形螺母
2. L 型窗式孔：需搭配 M5 卡式螺母（笼式螺母）或条形螺母
3. L 型通孔：仅可使用条形螺母

说明：U 型立柱、L 型立柱，配套零件：条形螺母（Bar-Nut）、笼式螺母（Cage-Nut）

前部安装（FRONT MOUNTING）

测量安装导轨以及机箱的开口宽度与深度，以此确定适配您机箱的安装方案。

举例：机箱宽度 430mm，搭配深度 900mm、开口 450mm 的机箱机柜（L 型窗孔安装导轨）；该机箱额定承载为 80 磅。

滑轨安装最大允许间隙为 10mm。基于上述条件，推荐选用我们的 “武士” 款滑轨（厚度 9.4mm）作为配套方案。

若您的机箱宽度大于 430mm，其余条件不变，我们提供其他安装方案，详见第 4 步。
