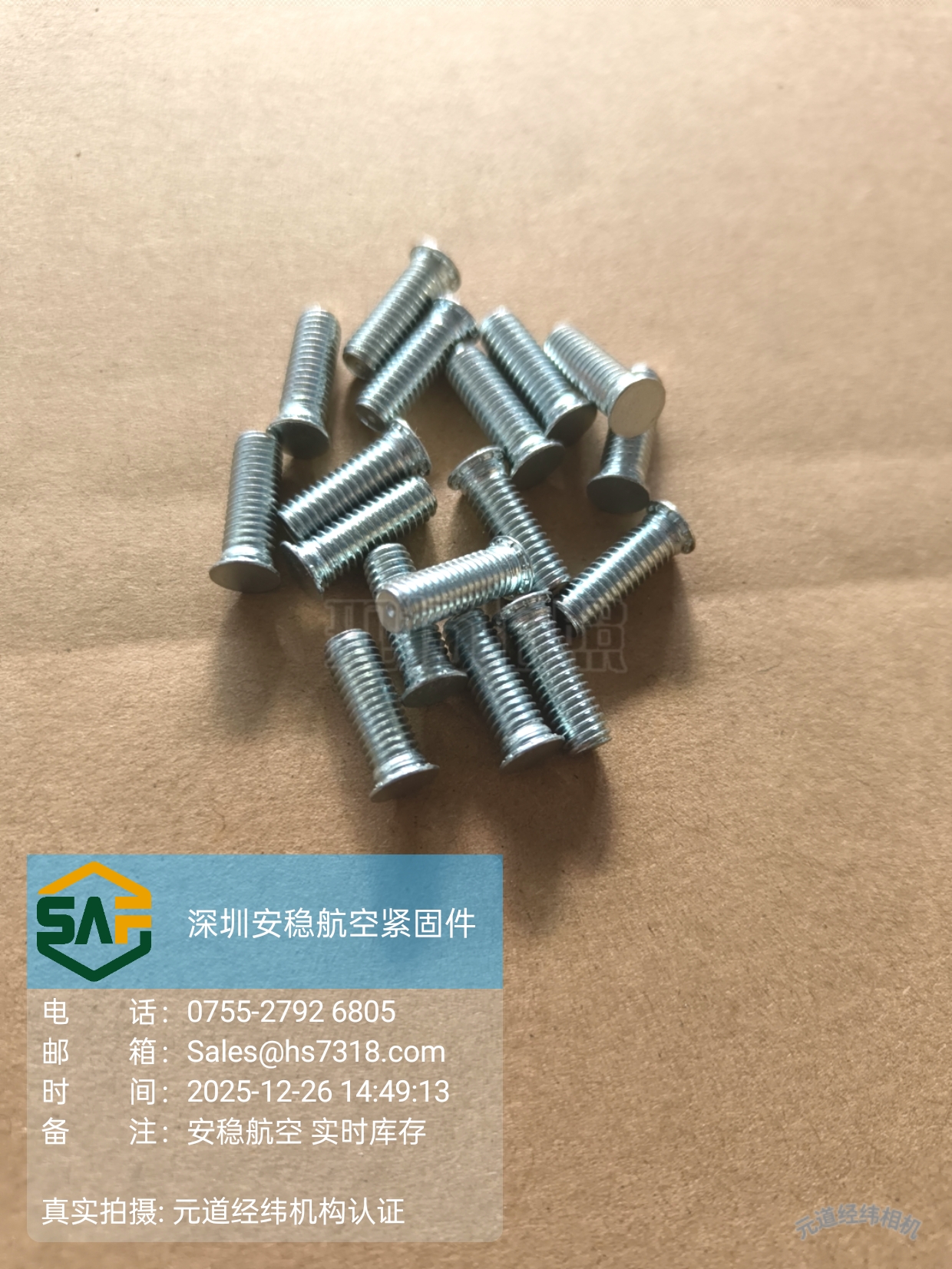

PEM FH-M5-15 自扣紧平头螺柱 Sicher Aero 现货供应

PEM  FH-M5-15 自扣紧平头螺柱 Sicher Aero 现货供应

PEM® FH-M5-15 是一款公制自扣紧平头螺柱，适用于在薄金属板中建立永久性的外螺纹连接。该产品采用平头设计，安装后螺柱头部与板材表面保持平整，不产生额外凸起，适合对安装表面有平整度要求的应用场景。

通过标准压铆设备即可完成安装：将螺柱放入预制孔中，挤压动作使螺柱头部嵌入板材。被挤压排出的金属平滑、均匀地流过螺柱周围的肋条并进入环形凹槽，从而将螺柱牢固锁定于板材中，具备较高的抗推出和抗扭转性能。

FH 系列螺柱可选用铝、钢或不锈钢材质，并可提供无螺纹版本供特殊定制。本型号采用硬化碳钢材质，表面经镀锌钝化处理，兼具强度与耐腐蚀性。

技术参数

型号：FH-M5-15ZI

系列：FH / FHS / FHA

材质：硬化碳钢

表面处理：SC1（5μm）、Type III 无色镀锌，符合 ASTM B633 标准

螺纹规格

螺纹尺寸：M5 × 0.8

螺纹等级：6g（ASME B1.13M）

外形尺寸

总长度（L ±0.4）：15 mm

突出高度（H ±0.4）：6.5 mm

头部尺寸（S Max.）：2.7 mm

安装参数

最小适用板厚：1.0 mm

安装孔径：5.0 mm（+0.08 / -0）

配合件最大孔径：5.6 mm

建议最小边距（孔中心至边缘）：7.2 mm

适用板材硬度：HRB 80 / HB 150 及以下

安装与应用

安装方式：使用标准压机（Haeger 或 Pemserter 等设备）将螺柱压入预制孔中，安装力参考值为 24.5–33.4 kN，具体取决于板材材质及厚度

适用板材：钢材或铝板材，板材硬度不应超过 HRB 80 / HB 150

典型应用：机箱面板、电子设备外壳、钣金件装配等对安装表面平整度有要求的场景

性能参考（PEM® 官方测试数据）

铝板材（厚度 1.6 mm，硬度 HRB 29）：抗推出力 1070 N，拉穿力 5170 N，建议紧固扭矩 3.1 N·m，扭出力矩 3.5 N·m

钢材板材（厚度 1.5 mm，硬度 HRB 59）：抗推出力 2000 N，拉穿力 6270 N，建议紧固扭矩 3.8 N·m，扭出力矩 6.5 N·m

为何选择 FH-M5-15

安装较为便捷，适合批量生产，可降低装配时间和成本

平头设计，安装后与板材表面齐平，节省面板外部空间

锁定较为牢固，具备较高的抗推出和抗扭转性能

硬化碳钢材质结合镀锌表面处理，兼具强度与耐腐蚀性

螺纹符合 ASME B1.13M 标准

Sicher Aero 现货供应
Sicher Aero 现有 PEM® FH-M5-15 自扣紧平头螺柱现货供应，支持批量采购。Sicher Aero 整合了 PEM® 及全球核心紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。
