PEM CHC-M3-6 暗头压铆螺柱（沉头压铆螺钉）Sicher Aero 现货供应

PEM CHC-M3-6 暗头压铆螺柱（沉头压铆螺钉）Sicher Aero 现货供应

PEM® CHC-M3-6 是一款公制暗头压铆螺柱（也称埋头压铆螺钉），属于 CHC/CFHC 系列产品。该产品适用于在薄金属板中建立永久性的外螺纹连接，其暗头设计（也称作“隐藏头”）可以使板材安装面一侧始终保持平滑，适用于对外观有要求的钣金装配场景。

该产品与其他的压铆螺柱的主要区别在于安装方式和头部形态：

平头压铆螺柱（FH 系列） ：头部嵌入后与板材表面齐平，适用于通孔安装场景

暗头压铆螺柱（CHC 系列） ：头部完全隐藏在板材内部，适用于盲孔安装场景

CHC 系列螺柱需在板材上加工出一定深度的盲孔（铣底孔），安装后紧固件头部完全嵌入板材内部，不会在另一侧产生任何突出，可满足对表面平整度有较高要求的设计需求。通过标准压铆设备即可完成安装：将螺柱头部放入预制盲孔中，使用空心砧和实心冲头进行压铆，被排出的板材金属在头部周围平滑流入底切区域，从而将螺柱锁定在板材中。

该产品采用 300 系列不锈钢材质，经钝化表面处理，具有较好的耐腐蚀性能。

技术参数

型号：CHC-M3-6

系列：CHC / CFHC

产品类型：暗头压铆螺柱（Concealed-Head Stud）

材质：300 系列不锈钢（AISI 302/303）

表面处理：钝化处理，并按照 ASTM A380 标准进行检测

适用板材硬度：HRB 70 / HB 125 及以下

螺纹规格

螺纹尺寸：M3 × 0.5

螺纹等级：6g（外螺纹），符合 ASME B1.13M 标准

外形尺寸

总长度（L ±0.4）：6 mm

头部外径（E ±0.25）：5.21 mm

杆部最大直径（C Max.）：4.35 mm

杆部长度（A Max.）：1.04 mm

非螺纹段最大长度：1.6 mm

安装参数（盲孔安装）

最小适用板材厚度：1.60 mm

盲孔安装孔径（+0.08 / -0）：4.37 mm

最小盲孔深度：1.1 mm

最小建议孔边距（孔中心到边缘）：4 mm

配合件最大孔径：3.60 mm

安装性能参考（PEM® 官方测试数据）

5052-H34 铝板材（板厚 1.60 mm）

推荐安装力：约 6.2 kN

参考最大紧固扭矩：0.55 N·m

抗推出力：约 575 N

冷轧钢材（板厚 1.60 mm）

推荐安装力：约 8 kN

参考最大紧固扭矩：0.55 N·m

抗推出力：约 1065 N

安装与应用

CHC-M3-6 采用盲孔压铆安装方式，具体步骤如下：

在安装板上铣削出指定尺寸的盲孔（孔径 4.37 mm，深度不小于 1.1 mm）

将紧固件的头部放入盲孔中

使用空心砧和实心冲头，通过标准压机施加垂直于板材的挤压力

挤压过程中，板材金属在头部周围平滑流动并流入底切区域，将螺柱牢固锁定

CHC 系列螺柱推荐用于硬度不超过 HRB 70 / HB 125 的钢或铝板材，最小适用板厚为 1.60 mm。

应用场景

对安装表面平整度有要求的电子设备外壳

航空航天与国防制造中的钣金装配

通信设备与精密仪器

需要在板材一侧保持平滑外观的各类机箱、面板、钣金件

为何选择 CHC-M3-6

暗头设计：安装后板材安装面保持平滑，满足对外观和结构平整度有较高要求的应用场景

盲孔安装：适合单侧封闭的装配结构，无需在板材另一侧留出空间

安装较为便捷：使用空心砧和实心冲头配合标准压机即可安装

锁定较为牢固：板材金属流入底切形成永久锁紧结构，具备良好的抗推出性能

300 系列不锈钢材质：具备较好的耐腐蚀性能

螺纹符合 ASME B1.13M 标准：钝化处理符合 ASTM A380 规范

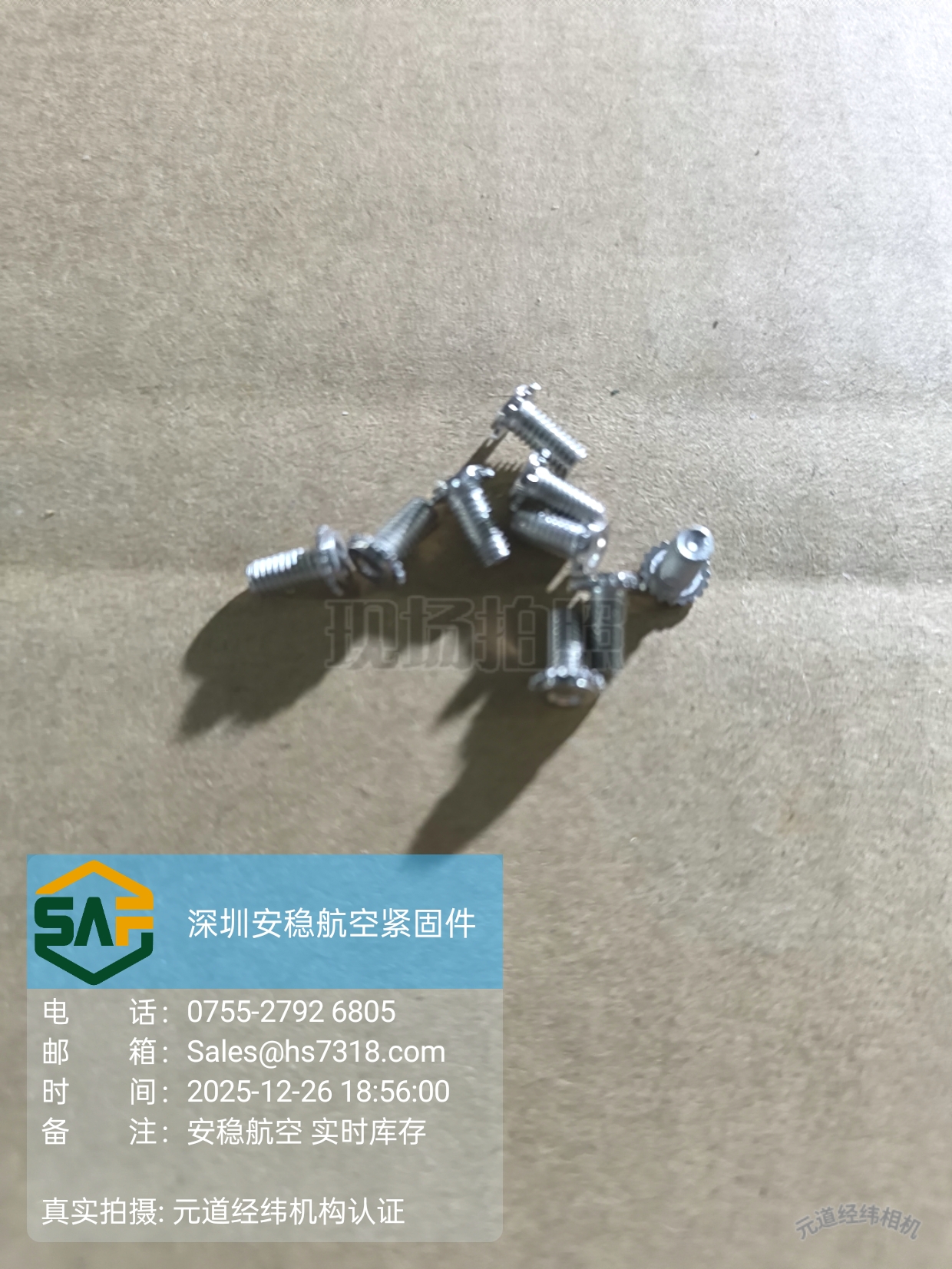

Sicher Aero 现货供应
Sicher Aero 现有 PEM® CHC-M3-6 暗头压铆螺柱现货供应，支持批量采购。Sicher Aero 整合了 PEM® 及全球核心紧固件品牌的产品资源，致力于提供具备竞争力的产品与高效的交付服务。
