Carr Lane CLM-8-BDP 弹头菱形定位销 Sicher Aero 现货供应

Carr Lane CLM-8-BDP 弹头菱形定位销 Sicher Aero 现货供应

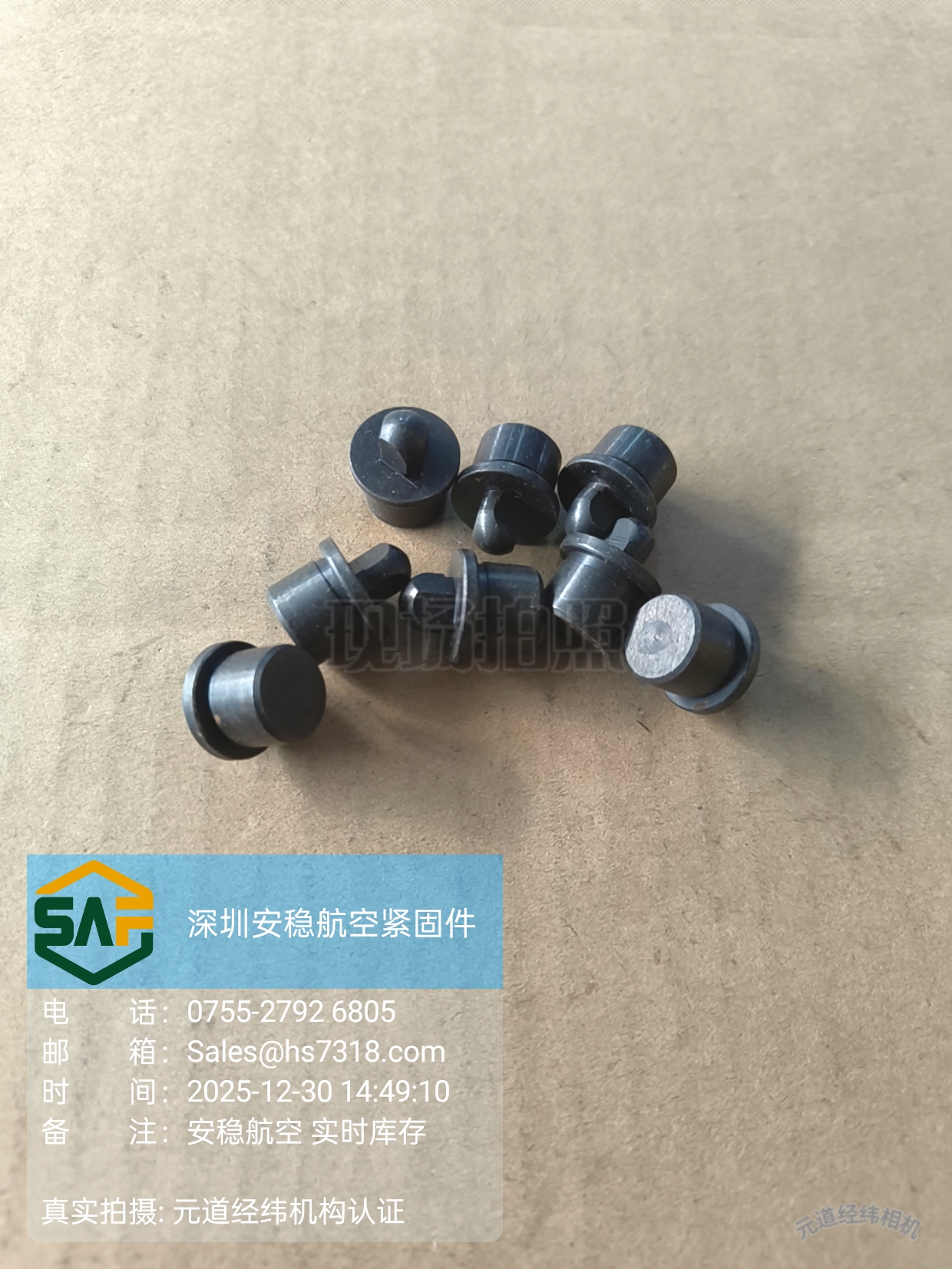

Carr Lane® CLM-8-BDP 是一款公制弹头菱形定位销（Bullet-Nose Diamond Pin），属于 Carr Lane 定位销系列产品，适用于夹具、钻模等工装设备中实现两块组件间的精准对中与定位。

菱形定位销采用扁平间隙设计，仅在一个方向上实现紧公差定位，另一方向留出间隙空间。该产品通常与弹头圆型定位销（Round Pin）配合使用，两者共同构成两点定位系统——圆形定位销负责主定位，菱形定位销负责辅助定位。菱形的扁平设计使得在辅助定位孔方向上有足够释放空间，可有效降低因孔间距误差造成的卡滞风险，在实现精准定位的同时保证装配动作顺畅。

弹头前端设计呈弧形，有助于在插拔过程中实现平滑导向，安装时易于对准，拔出时不卡滞，适合频繁拆装的工装操作。该定位销通常与配套衬套（Bushing）配合使用，其销杆直径与衬套外径设计为相同尺寸，允许在夹具两块板上同时加工安装孔，可有效提升安装孔的加工精度与一致性。

技术参数

型号：CLM-8-BDP

品牌：Carr Lane Manufacturing Co.

产品类型：弹头菱形定位销

材质：1144 钢材

表面处理：黑色氧化

制造地：美国

系列：公制

尺寸参数

头径（A）：15 mm

头部直径（B）：8 mm（实际 7.997 mm）

杆部直径（C）：12 mm（实际 12.035 mm）

头部高度（D）：9 mm

杆部高度（E）：7 mm

头部顶部高度（F）：2 mm

精度与同心度

头径与杆径同心度误差不超过 0.0005 英寸 TIR

合规信息

ISO 9001:2015 认证

符合 DFARS 和 RoHS 标准

安装与应用

CLM-8-BDP 通常与配套衬套配合使用。安装时，销杆部分与衬套内孔形成配合，头部嵌入夹具块中实现定位。由于销杆直径与衬套外径设计为相同尺寸，可在夹具两块板上同时钻孔加工安装孔，有助于获得更高的同轴度与配合精度。

典型应用场景

钻模与夹具中两块组件的精准定位与对齐

检具与检测工装中的辅助对中

航空航天、汽车零部件精密加工

需要频繁拆装定位的工装设备

两点定位系统中用作辅助定位

配套衬套

该产品可与 Carr Lane 公制弹头定位销衬套（如 CLM-8-BPB 系列）配合使用。衬套为精密加工件，具备较高的耐磨性，适合长期使用。

性能特点

菱形扁平设计，仅在一个方向实现紧公差定位，另一方向留出间隙，有效解决两孔定位中的卡滞问题

弹头弧形前端，插拔过程中导向平滑

材质采用 1144 钢材，配合黑色氧化表面处理，具备一定的强度与耐磨性

头径与杆径同心度控制在 0.0005 英寸以内，定位精度较高

采用公制规格，适配公制设计的工装系统

为何选择 CLM-8-BDP

菱形设计有效降低定位卡滞风险，确保装配动作顺畅

弹头弧形前端，便于插拔操作

1144 钢材配合黑色氧化处理，具备良好的耐磨性

同心度控制在 0.0005 英寸以内，定位精度较高

可与配套衬套配合使用，安装便捷

与圆形定位销组合使用，是两点定位系统的标准配置

Sicher Aero 现货供应

Sicher Aero 现有 Carr Lane CLM-8-BDP 弹头菱形定位销现货供应，支持批量采购。如需配套衬套或同系列其他规格，可联系客服咨询。
